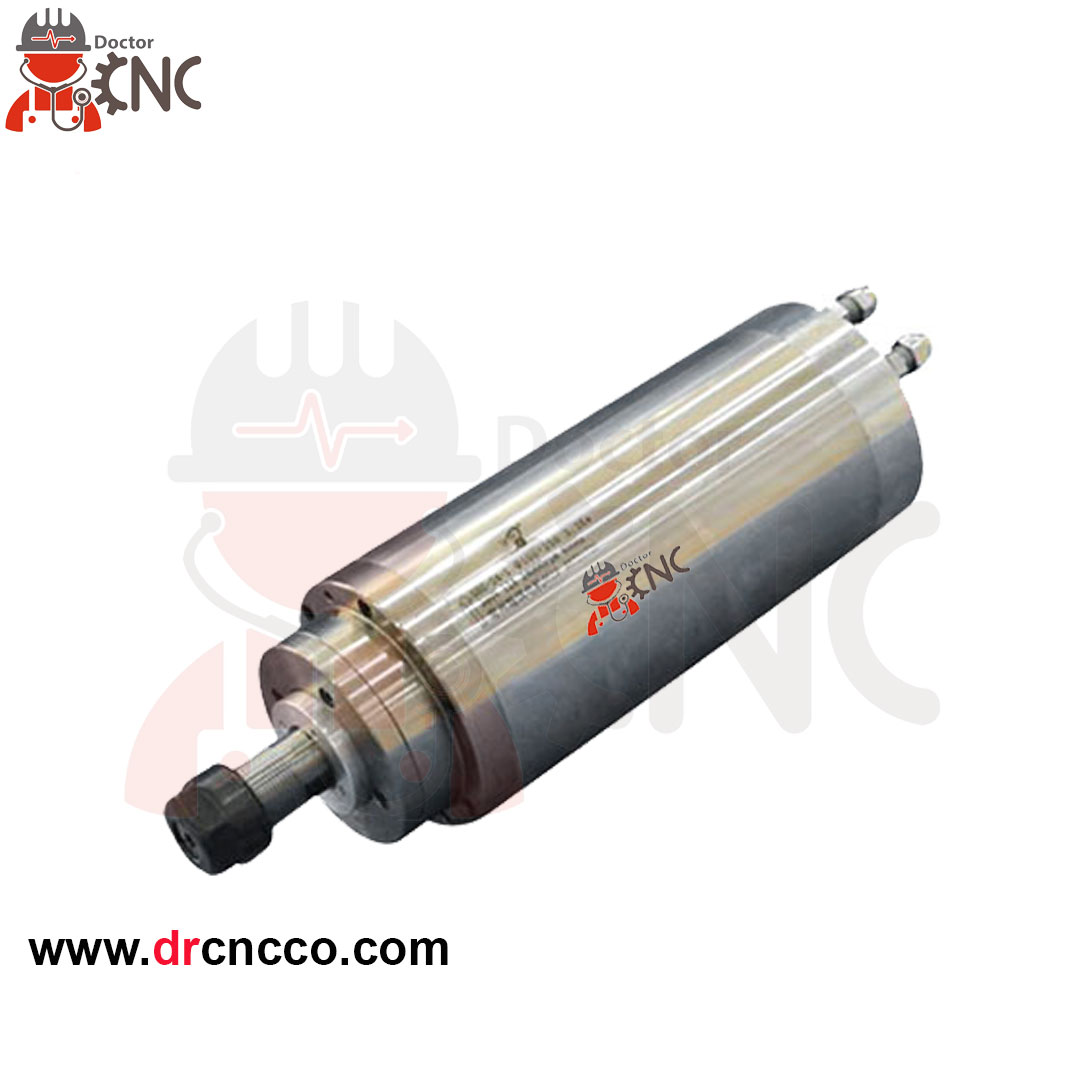

اسپیندل موتور آب خنک 2.2 کیلو وات 24000 دور 220 ولت برند HQM

اسپیندل از چه بخش‌هایی تشکیل شده است؟

برای آشنایی بیشتر شما با این قطعه، یک تصویر از آن را در بند قبلی آورده‌ایم. همانطور که می‌بینید، با وجود اندازه کوچک این قطعه، ساختار نسبتاً

پیچیده‌ای دارد که هر کدام از آنها وظایف خاص خود را بر عهده دارند. این قطعات در کنار یکدیگر تبدیل به یک قطعه بزرگتر شدند که وظیفه آن

چرخاندن ابزار برشی و نگه داشتن آن است. از جمله قطعات اسپیندل می‌توان به موارد زیر اشاره کرد:

 فلنج اتصال (Mounting Flange)

فلنج اتصال به عنوان یک قسمت نگهدارنده برای اسپیندل عمل می‌کند و آن را به ستون دستگاه متصل نگه می‌دارد. این فلنج با استفاده از پیچ به طور

محکم به آربور دستگاه سی ان سی متصل می‌شود و در نتیجه حرکت اسپیندل در طول آربور بدون هیچگونه لرزش و با کیفیت بالا صورت می‌گیرد.

 ورودی ابزار (Tool Interface)

این قسمت به عنوان محل اصلی ارتباط اسپیندل با دستگاه سی ان سی شناخته می‌شود و محل اتصال بخش حرکتی و دوار قطعه به دستگاه است.

متصل شدن محورها به این قسمت باعث چرخش بخش داخلی اسپیندل می‌شود.

سیستم خنک کننده (Cooling System)

از آنجایی که برای برش دادن مواد مختلف نیاز به سرعت چرخش بالا داریم، طبیعی است که این قطعه و ابزار برشی آن به شدت داغ شوند و اگر این

حرارت ادامه داشته باشند، عملکرد دستگاه پایین می‌آید. به همین دلیل بر روی آن از یک سیستم خنک کننده استفاده شده است. البته سیستم خنک

کننده در این قطعه از دو نوع هوا خنک و آب خنک است. در دستگاه‌های هوا خنک، بر روی دستگاه یک فن قرار داده شده که با دمیدن هوا باعث

خنک شدن آن می‌شود. این در حالی است که در سیستم‌های آب خنک، گردش آب خنک در اطراف پوسته اسپیندل باعث جذب حرارت آن شده و

دمای داخلی آن را کاهش می‌دهد.

 روتور دستگاه (Rotor)

روتور به عنوان بخش گردشی و چرخشی دستگاه شناخته می‌شود که  انتهای آن به قطعه نگهداری ابزار متصل شده است.

 نگهدارنده ابزار

یک قسمت مخصوص برای نگه داشتن ابزار برشی است که در برخی از دستگاه‌ها از سیستم اتوماتیک و در برخی از آنها از سیستم‌های دستی استفاده

می‌شود. طراحی این قسمت متناسب با نوع ابزار برشی است و امکان تغییر آن با مدل‌های دیگر وجود دارد.
