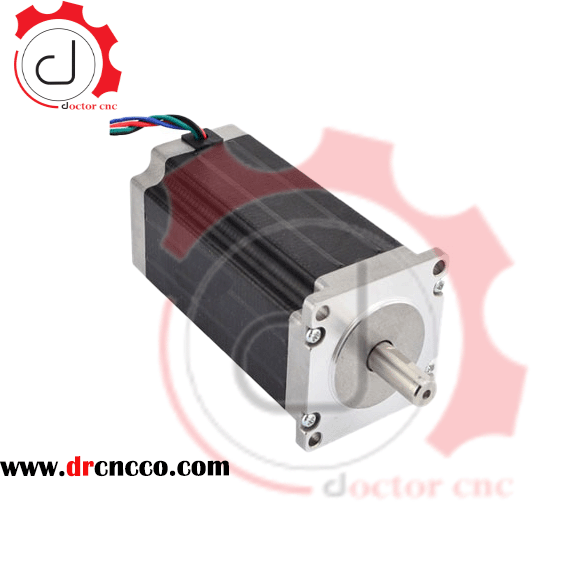

استپ موتور لیدشاینLEADSHINE-86CM120 , 120 ، دو فاز، 4 سیمه

استپ موتور یا موتور پله ای  Stepper Motor اصلی ترین ویژگی که آن را از سایر موتور ها متمایز می‌کند این است که، می‌توان شفت این گونه از موتورها را با اعمال پالس‌های مناسب الکترونیکی به صورت گسسته به حرکت درآورد و در محل مورد نیاز قرار داد.

نکته قابل توجه این است که در این گونه موتورها نیازی به گرفتن فیدبک از موقعیت محور نیست. بر خلاف موتورهای پله ای، در سروو موتورها (Servo Motors) و موتورهای DC که عمکرد پیوسته‌ای در چرخش محور موتور از خود نشان می‌دهند، اطلاع لحظه به لحظه از موقعیت محور موتور برای قرار دادن آن در موقعیت خاص لازم است که این عمل نیازمند صرف هزینه و انجام عملیات کنترلی ویژه‌ای است.

اجزا تشکیل دهنده استپ موتور کدامند؟

استپ موتور از قسمت های استاتور، روتور و قاب های سر و انتها تشکیل شده است.

استاتور : در قسمت استاتور تعدادی سیم پیچ با هم گروه بندی شده اند. مثلا در استپ موتور دو فاز دو گروه سیم پیچ میبینید که از داخل با هم اتصال دارند که نهایتا چهار سیم از آن ها بیرو ن آمده که دو به دو به هر کدام به گروه سیم چیپ ها متصل اند. در استپ موتور سه فاز شش سیم خروجی خواهید داشت و در استپ موتور 5 فاز 10 سیم خروجی. البته این نکته باید گفته شود که در موتور های پله ای گاها این ده سیم یا شش سیم از داخل با یکدیگر سری یا موازی میشوند و بیرون می آیند.

روتور : روتور معمولا بسته به اینکه گشتاور موتور پله ای و طول موتور پله ای چقدر است تعداد طبقات کمتر یا بیشتری دارد. مثلا در یک موتور پله ای که 4 طبقه است اگر میخواهد طول بیشتری داشته باشد میتواند تا 8 طبقه شود که در نتیجه آن گشتاور  بیشتر میشود یا میتواند طول آن به 2 طبقه کاهش پیدا کند که در آن صورت نیز گشتاور استپ موتور نصف خواهد شد.

قاب موتور پله ای  : در تمامی موتور های پله ای بر خلاف باقی موتورها که بوش و بلبرینگ وجود دارد در موتور پله ای در دو طرف فقط بلبرینگ می بینید. علت عمر بالای استپ موتور هم همین موضوع است یعنی اثری از ذغال نمیبینید که بخواهد تمام شود یا اینکه بوشی وجود ندارد که بوش بخواهد جا بیندازد و خراب شود و عملکرد موتور پله ای با مشکل مواجه شود.

انواع STEPPER MOTOR چیست ؟ کاربردهای آنها کدام است؟
