اسپیندل موتور cnc چیست ؟برای آنکه بدانیم اسپیندل موتور cnc چیست؟ بهتر است در ابتدا معنی لغوی آن را بررسی کنیم.اسپیندل spindle
در لغت به معنای چرخنده ، دوک و هر چیزی که شبیه دوک است.
ولی به طور کلی به تمام سیستم چرخشی و تمام محورهای یک ماشین سی ان سی، که دوران می کند اسپیندل گفته می شود.
دستگاه cnc دارای یک اسپیندل اصلی می باشد که موتوری است برای چرخاندن فرز دستگاه CNC و وظیفه انتقال حرکت الکتروموتورها را بر عهده دارد.
اسپیندل موتور cnc , یکی از قطعات اصلی دستگاه های سی ان سی cnc می باشد.
اسپیندل موتور cnc، در خانواده موتورها در سری AC موتورهای دسته بندی می شود و اساس کار آن چرخاندن ابزار و قطعه کار می باشد. اسپیندل
موتورها به وسیله درایوهای فرکانس بالا که به اینورترها معروفند
کنترل می شوند. فرکانس برق مهمترین عامل سرعت اسپیندل موتور می باشد. اگر اسپیندل موتور را به برق سه فاز شهری وصل کنیم مانند یک موتور
عادی شروع به کار می کند که این سرعت برای دستگاه های صنعتی کاربردی ندارند.
برق سه فاز شهری باعث می شود که موتور، جریان برق را از بین ببرد و موتور بسوزد، به همین دلیل اینورتری که به دستگاه متصل می شود براساس
قدرتی که موتور دارد جریان برق را در آن ایجاد می کند و دور موتور دستگاه را تا حد زیادی افزایش می دهد.
اینورتری که به دستگاه متصل می شود براساس قدرتی که موتور دارد جریانش تغییر می کند و دور موتور دستگاه را تا حد زیادی افزایش می دهد.
ازآنجایی که وجود اسپیندل موتور در دستگاه های سی ان سی cnc چوب، سی ان سی cnc طلا و سی ان سی cnc سنگ و دستگاه هایی که عملیات
حکاکی انجام می دهند الزامی است کیفیت آن بسیار مهم است و باید موردتوجه قرار گیرد.
در انتخاب یک اسپیندل موتور با کیفیت باید به نکات زیر توجه ویژه ای داشت:
قدرت اسپیندل موتور cnc
معمولا هرچه قدرت اسپیندل بیشتر باشد قیمت آن نیز بالاتر خواهد بود. اسپیندل موتور با قدرت بیشتر ابزار بزرگتری را می چرخاند و سطح بیشتری را براده برداری می کند در نتیجه سرعت ماشین کاری بهتر خواهد بود.
برای اسپیندل کار سنگ قدرت 5 کیلووات به بالا، برای سی ان سی چوب یا cnc چوب قدرت 3 کیلو وات و بیشتر و برای اسپیندل دستگاه های cnc
سی ان سی طلا قدرت 0.7 کیلووات و بیشتر توصیه می شود.
سرعت اسپیندل موتور cnc
اسپیندل موتورها برای سرعت های بالا تولید می شوند، سرعت اسپیندل موتور بستگی به شرایط کاری دارد و از 6000 دور بر دقیقه تا 60000 دور بر
دقیقه هم می رسد. در حال حاضر اسپیندل های با سرعت 120000 دور در دقیقه هم تولید شده است. برای دستگاه های سی ان سی cnc چوب
سرعت بین 18000 تا 36000 دور در دقیقه پیشنهاد می شود چون سرعت بیش از این چوب را می سوزاند و رنگ سطح چوب را تغییر می دهد.
ابزار گیر در اسپیندل موتور cnc
وظیفه اصلی اسپیندل، گرفتن و چرخاندن ابزار است. نحوه ی گرفتن ابزار معمولا از 2 نوع استاندارد پیروی می کند: 1) مورس: یک قلم بند مخروطی
داخل قسمت مخروطی اسپیندل قرار گرفته و با فشار هوا فیکس می شود. در این روش تعویض ابزار سریع و راحت است و معمولا در اسپیندل های
تکنولوژی که تعویض ابزار اتوماتیک است استفاده می گردد. 2) کولت (ER col let): قطعه مخروطی شکل که اصطلاحا فشنگی نامیده می شود داخل
قسمت مخروطی اسپیندل قرار می گرد، وقتی مهره بسته می شود فشنگی داخل می رود و علاوه بر فیکس شدن و مرکز کردن ابزار در محل خود محکم
می شود.
سیستم خنک کننده در اسپیندل موتور cnc
سرعت بالای اسپیندل موتور باعث داغ شدن قطعات چرخنده می شود و اگر سیستم خنک کننده ای وجود نداشته باشد این گرما و حرارت باعث
استهلاک می شود. برای خنک کردن اسپیندل موتور از دو روش هوا خنک و آب خنک استفاده می شود.

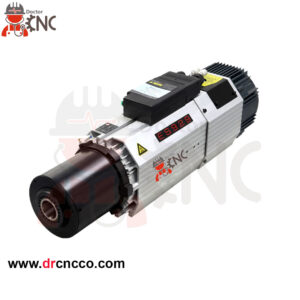

سیستم هوا خنک
در روش هوا خنک، بالای شفت چرخنده ی اسپیندل یک فن قرار دارد و با چرخش اسپیندل این فن نیز می چرخد و موتور را خنک می کند. این فن ها
به گونه ای طراحی شده اند که در دورهای بالا جریان موردنیاز جهت خنک کاری پوسته را تأمین کنند.
سیستم آب خنک
در این روش در اطراف اسپیندل آب قرار داده شده است اما در گردش نیست.
در روش خنک کردن به وسیله آب که در اسپیندل هایی با مقطع گرد و استوانه ای شکل استفاده می شود.
اسپیندل با آب خنک می شود و محفظه دارای یک ورودی و یک خروجی است.
اسپیندل موتورها دارای انواع مختلفی هستند که در مقاله دیگری به آن خواهیم پرداخت.
